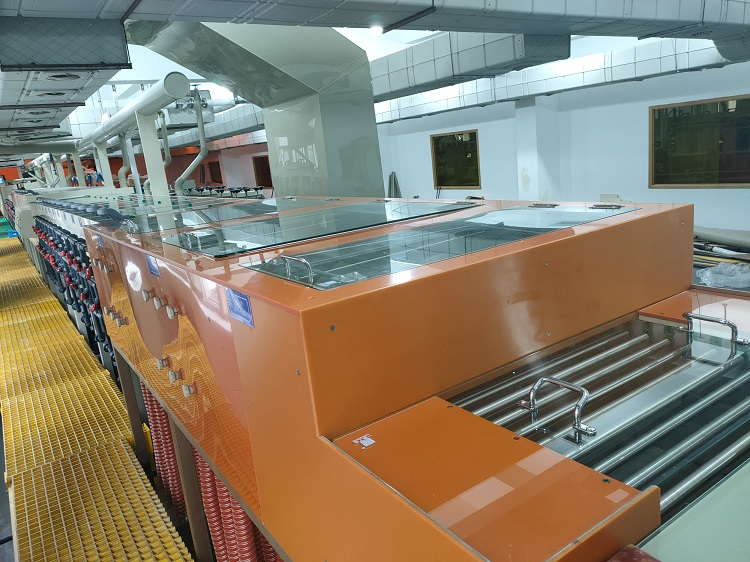

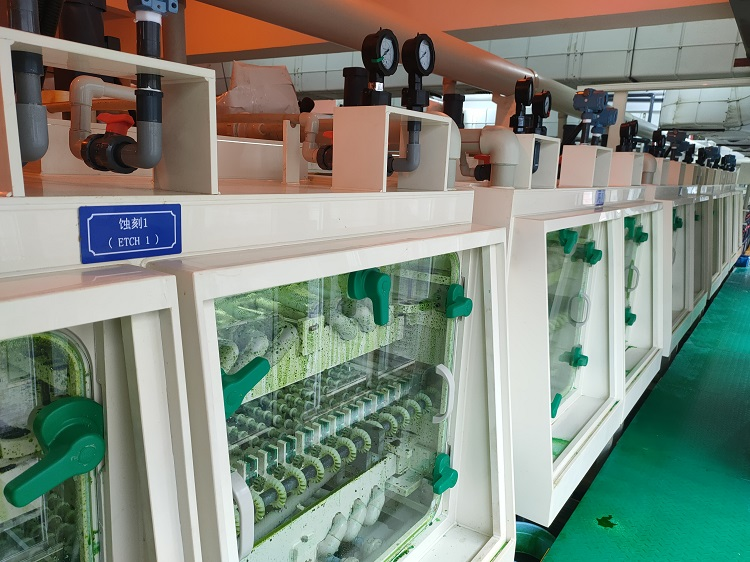

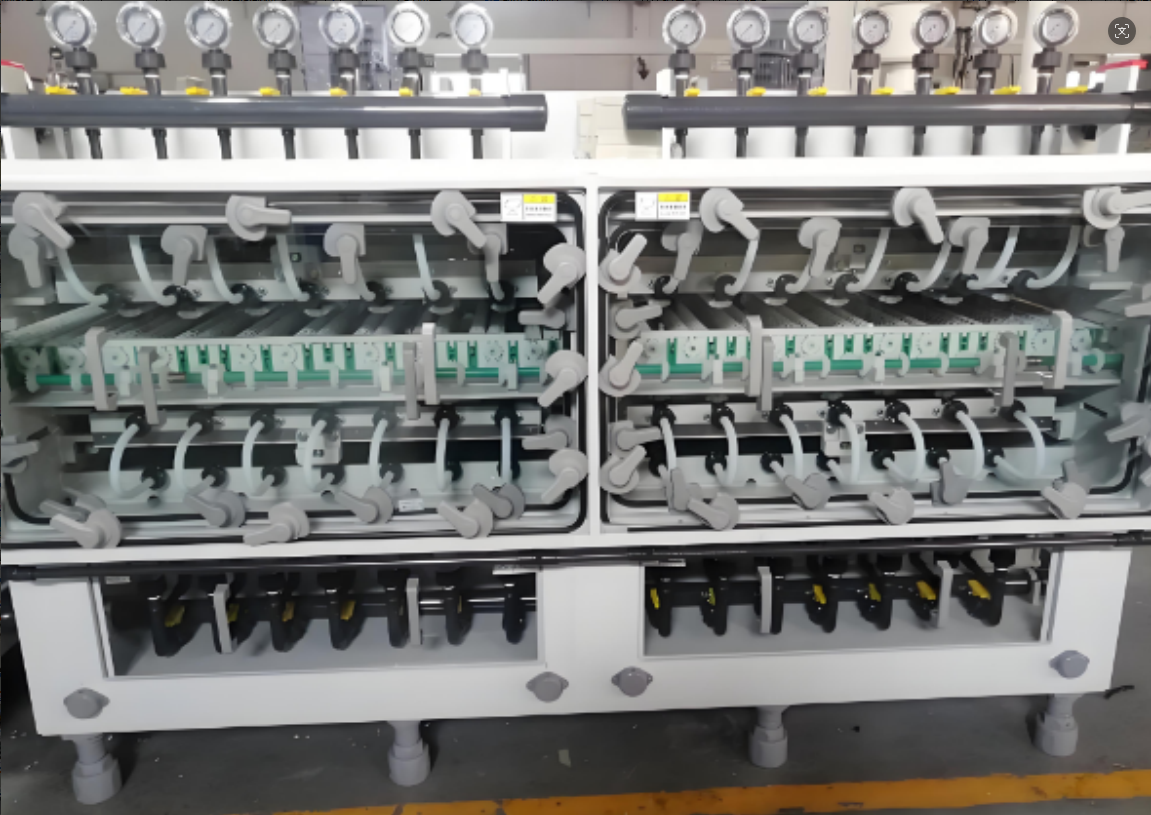

自动化电镀线中的蚀刻机，早已从一个简单的化学“腐蚀槽”，进化为集精密图形化、自动化管理、智能化控制、绿色化生产于一身的核心工艺平台。它不仅负责将设计蓝图精准地“打印”成产品，更以其带来的极致精度、超高效率、显著效益和可靠品质，为现代电子制造业的精细化和智能化变革提供了不可或缺的驱动力。
在制造尖端电子产品的半导体先进封装（如CoWoS、3D堆叠）、高频高速的 AI服务器PCB 以及需求极为苛刻的汽车电子、高端消费电子等领域，扮演着关键的“赋能者”角色。随着AI、5G、新能源等产业对高密度互连（HDI）、类基板PCB（SLP）、先进封装等技术的需求爆发，蚀刻机正朝着更高均匀性、更低损伤、更强兼容性的方向进化，例如采用非接触或Hybrid混合传送方案，以彻底消除对材料的摩擦和刮伤风险。
据行业真实技改数据显示，从手动线升级到全自动线，单班产能可从480㎡提升至1520㎡，实现超过3倍的效率跃升。
